○官方声明

SSD-DEC5502(企业版)开发套件是索思达电子开发生产并直接进行销售及提供技术服务的产品,未设置任何代理商。如有其它任何厂商或代理使用“SSD-DEC5502”的名义进行销售,均属于假冒产品。索思达电子对您购买及使用此假冒产品过程中造成的所有损失均不承担任何责任。

※官方指定销售网站:http://www.61ic.com 中文名称:61IC中国电子在线(中国站)(China Station)
※官方指定销售网站:http://www.61ic.cc 中文名称:61IC中国电子在线(美国站)(U.S. stations)
※官方指定销售网站:http://www.tichinese.com 中文名称:TI德州中文网

“61IC中国电子在线网站” 所在地:湖南省株洲市 联系电话:0731-28103652

※SSDDSP(索思达)官方网站(Official Website):http://www.ssddsp.com (中国站)(China Station)
※SSDDSP(索思达)官方网站(Official Website):http://www.ssddsp.cc (美国站)(U.S. stations)

“SSDDSP(索思达)” 所在地:湖南省株洲市 联系电话:0731-28370612

○产品保固

叁年保固:DEC5502开发套件享有自购买日起算为期三年的保固服务

索思达电子(以下简称索思达)保证以下列举的各项产品从原物料采购及完整制造过程均接受严格的品质控管,尽力避免任何缺失。依照下面所提出的各种情况与限制,如证实为原物料不良或制造过程缺失所产生的不良品,索思达将提供免费维修或换货服务。维修服务及更换产品将以交换的方式进行,更换的产品为全新产品或是维修后可正常操作的良品。

此份保固声明不包含任何因为不当安装、意外灾害、自然灾害、滥用、误用、电压不足或过量的电源供应、不正确的操作、不良的环境条件,以及任何未经授权的拆卸、修理或修改所造成的产品损坏。此份保固声明亦不适用于防伪卷标已经被修改、涂抹或移除、包装破损或不完全、二手转卖或是违反条例的转售产品。

○产品概述

DEC5502开发套件是索思达电子(SSD)为适应市场需求,最新推出的一款具有自主知识产权的基于定点处理单元的C5502 DSP (EVM)开发板 。该开发板可以满足基于所有C5502开发时的所有应用。DEC5502开发套件开发套件功能强大,代码丰富,方便使用。在国内,我们的产品已经成为众多的国家级科研院所、大学、国家重点实验室、电力、通讯、工业、医疗类公司指定采购的开发工具,在长期的客户产品开发使用过程中得到广大客户的高度认可和好评.同时也为TI公司开拓DSP应用市场作出了大量的工作。

部分接口说明:

 ●DSP-JTAG接口:本板卡和DSP仿真器连接接口,通过本接口用户可进行在线仿真。
 ●MIC接口:麦克风输入接口
 ●PHONE接口:耳机输出接口
 ●Ethernet:以太网接口,可以和计算机或HUB连接。
 ●HOST USB:接U盘或移动硬盘

随着电子技术的应用和发展,数字信号处理内容日益复杂,同时,很多情况下要求整个系统具有低功耗的特点。为满足这种要求,DSP芯片设计技术也在向低功耗、高性能的方向发展。从处理速度来看,TMS320VC5502的运算能力已经达到了600MMACS,即每秒钟可以完成6亿次乘加运算。从功耗来看,TMS320VC5502内核电压只有1.26V,整个芯片的功耗也大大降低了。

EC5502系统主要分为两部分,分别为DEC5502的硬件系统和相应的测试软件。在DEC5502的系统中主要集成了DSP、SDRAM、UART、USB、以太网、按键等,这样能够使其应用个人数字助理 、语音处理(例如VoIP)、 静态图象 (例如指纹识别)、网络安全 、DSP语音处理教学、TMS320C5000开发原型等领域。

开发板物理尺寸: (长 140mm/宽 105mm/高 20mm)

TMS320VC55x与TMS320VC54x的区别:

C55x是在TMS320C54x(以下简称C54x)的基础上发展而来的,其源代码也与C54x的兼容。C55x达到了C54x的2倍的周期效率,并且只有C54x的1/6的功耗。C55x优异的性能和极低的功耗使其成为具有相当竞争力的DSP产品。

 C55x是从C54x的基础上发展而来的,在结构上做了相当大的扩展,在指令集上也有很大的提高。C55x继续使用C54x在代码密度上建立的获得更低系统成本的标准,并将其进一步发展为采用1~6字节的可变字节宽度的指令,以提高代码密度。使用这种可缩放的指令字长度,C55x每个功能的控制代码可以比C54x的减少最多达40%。C55x还增加了总线宽度,其指令单元每次可从内部或外部存储器取32位程序代码(C54x每次只能取16位)。C55x含有指令高速缓存器(cache)以使外部存储器访问最少,改善数据吞吐率和省电。这种指令集的设计与低功耗需求结构的联合使用,使得应用系统具有极高的性能。

C55x DSP的最大特点就在于,其强有力的并行特性和方便用户编程的流水线自动保护机制,而C55x并行指令的实现和指令的高效率执行,在很大程度上都依赖于指令流水线的支持。TMS320C55x是一种高性能的DSP,C55x指令流水线的优异性能是其中的非常重要的方面。

DSP芯片和CPLD芯片

TMS320VC5502是一款定点16位芯片,作为TI公司TMS320C5000 DSP平台上性价比最佳的新型产品,其运算速度高达600亿次乘加运算每秒。它具有1条32 bit的程序读总线和5条16 bit的数据总线,片上集成有ROM(16 k×16 bit)、DARAM(32 k×16 bit)等存储器和丰富的外设资源,可满足大数据量的图像处理要求。此外,芯片低功耗(不到200 mW)的特点使它可以应用到水下图像传输系统中。

以太网控制器和USB-HOST接口芯片

RTL8019AS是一种全双工即插即用的以太网控制器,它在一块芯片上集成了RTL8019内核和一个16KB的SRAM存储器。它兼容RTL8019控制软件和NE2000 8bit或16bit的传输,支持UTP,AUI,BNC和PNP自动检测模式,支持外接闪烁存储器读写操作,支持I/O口地址的完全解码,具有LED指示功能。其接口符合Ethernet2和IEEE802.3(10Base5,10Base2,10BaseT)标准。

SL811 HST是CYPRESS公司生产的、可支持全速数据传输的USB控制芯片该芯片采用28脚PLCC和48脚TQFP两种封装形式,且内含USB主/从控制器,支持全速(full-speed)/低速(low-speed)数据传输,并能自动识别低速或全速设备。

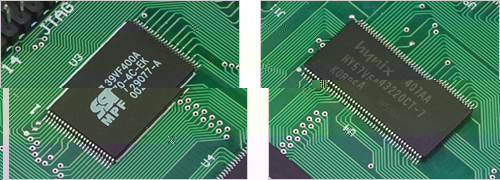

FLASH芯片和SRAM芯片

FLASH:DEC5502板上外扩FLASH,最大配置为512K *16 位,基本配置 256K * 16位。
SRAM: DEC5502板上外扩SDRAM,基本配置 2M * 32位。

音频编解码器和音频输入输出接口

音频编解码器:TLV320AIC23是TI公司推出的一款高性能立体声音频编解码器,内置耳机输出放大器,支持mic和line in二选一的输入方式。输入和输出都具有可编程的增益调节功能。TLV320AIC23的模/数转换器(ADC)和数,模转换器(DAC)集成在芯片内部.采用先进的Σ一△过采样技术.可以在8kHz至96kHz的采样率下提供16bit、20bit、24bit和32bit的采样数据。ADC和DAC的输出信噪比分别可达90dB和100dB。同时。TLV320AIC23还具有很低的功耗(回放模式为23mW。节电模式为15μw)。上述优点使得TLV320AIC23成为一款非常理想的音频编解码器,与TI的DSP系列相配合更是相得益彰。

话筒接口(MIC):提供麦克风偏压,通常是 3/4AVDD。

耳机接口(PHONE):AIC23内部包含耳机驱动放大电路,可以直接驱动16Ω或32Ω耳机而不需要外部驱动。

音频输入(LINEIN):有音频LINEIN输入口,其输入电平满足CD播放器输出的2Vrms。

UART接口和USB接口及网络接口

UART接口和连接方法如下:
J8 DB9
其中:

J8的1脚接PC串口DB9的第3脚 1〈---------------〉3
J8的2脚接PC串口DB9的第2脚 2〈---------------〉2
J8的3脚接PC串口DB9的第5脚 3〈---------------〉5

Ethernet接口:通讯速率为10M,兼容NE2000。RTL8019AS的基地址为:0X004900

HOST USB接口:板上采用SL811HS芯片,它可以工作在主方式,也可以工作在从方式,在板上把SL811HS连接成HOST方式,详细资料和有关技术指标可阅读“芯片资料”中的“SL811HS Datasheet”。

键盘及发光二极管和JTAG仿真器接口

键盘:DEC5502板上有键盘接口,可配合用户程序做输入控制。

发光二极管:DEC5502板上有8个发光二极管,可用于调试程序、监测等。

JTAG仿真器接口:DEC5502板上有一个十四芯﹑间距为10mil的双排插针JP1,它是一个JTAG仿真器标准接口,通过此接口可以对VC5502进行硬件仿真调试,其定义如下:

TI官方DSP JTAG接口详细文献《JTAG Emulator Adapter Board Kit 14e-60t Quick Start Guide》

扩展接口:在DEC5502开发板上提供总线开放,数据线,地址线,控制线、特殊功能引脚引出,分别引到了J11和J7上。各个引脚的功能具体看原理图。

其中J7插座的方脚焊盘为(第一脚)

J11的的管教排列顺序跟J7的一样,至于管角的功能可查看原理图。这里不再赘述。

○系统资源

○DSP处理器TMS320VC5502最高工作频率300M,实现高速运算和大容量数据存储.

○片上存储器

 ●I-Cache 8K * 16位
 ●DARAM 32K * 16位
 ●Boot Rom 16K * 16位

○片上外设
 ●64位定时器 4路
 ●DMA 6通道
 ●8/16位-HPI 1通道
 ●McBSP 3通道
 ●IIC总线 1通道
 ●UART 1通道

○DEC5502板上外扩SDRAM ,基本配置 2M * 32位。

○DEC5502板上外扩FLASH,最大配置为512K *16 位,基本配置 256K * 16位。

○DEC5502板上外扩IIC串口EEPROM,最大配置为128K * 8 位,基本配置为 16 * 8 位。

○DEC5502板上有上电复位,手动自动复位功能,方便用户调试。

○DEC5502板上有1路RS232接口,方便用户和上位机通讯。

○DEC5502板上有10M以太网接口芯片,兼容NE2000,方便用户实现高速通讯。

○DEC5502板上有HOST USB接口,可以外挂移动硬盘实现海量存储。

○DEC5502板上提供多达4路的外扩可屏蔽中断源输入接口。

○DEC5502板上有键盘接口,可配合用户程序做输入控制。

○DEC5502板上提供多达8路输入,8路输出接口。

○DEC5502板上有耳机插孔,可实现播音。

○DEC5502板上有话筒插孔,可实现录音。

○DEC5502板上有8个发光二极管,可用于调试程序、监测等。

○DEC5502板上提供总线开放,数据线,地址线,控制线、特殊功能引脚引出,方便用户二次开发。

○配套资料

○完整的原理图(PDF格式),快速掌握多项实用技术的具体应用;

○用户手册:非常详细,让你快速踏入DSP开发应用之门;

○芯片手册:开发板上全部芯片的芯片资料;

○送原版TI DSP开发环境CC'C5000;

○送其他DSP相关学习资料;

○送TCP/IP协议卷:卷1,卷2,卷3;

○送USB1.1协议规范文档;

○送U盘系统说明文档;

○送FAT16、FAT32系统说明文档;

○送其它相关的开发说明文档;

○送网络抓包软件,开发TCP/IP协议的利器;

○送总线抓包软件,开发USB接口的利器;

○送串口调试软件,开发串口必备。

○代码实验

○扩展SDRAM读写实验

○扩展FLASH读写实验

○串行EEPROM读写实验

○UART发送接收实验

○McBSP发送接收实验

○GPIO驱动发光管闪烁实验

○以太网发送接收实验

○跑马灯实验

○TIMER定时器实验

○扩展的中断源输入中断信号实验

○键盘扫描实验

○DMA 实验

○CACHE实验

○输入、输出接口实验

○录音、播音实验实验

○语音报警实验

○语音IIR滤波实验

○在线烧写FLASH的BOOTLOADER实验

○FAT16实验

○FAT32实验

○文件操作实验(包括新建文件、读/写文件、搜索文件、删除文件等)

○目录操作实验(包括新建目录、进入目录、删除目录等)

○U盘读写实验

○典型应用

○高性能DSP嵌入式应用

○高性能的音频处理系统

○TMS320VC5000 DSP系统的评估和学习

○相关配件

○产品价格

◎DEC5502开发套件  $ 2380 RMB (企业版)中国大陆地区销售

◎DEC5502开发套件  $ 670 USD (海外版)中国大陆以外地区销售
